Выполняем полное и частичное изготовление трубных досок, трубных решеток и перегородок для теплообменного оборудования по чертежам, эскизам и техническому заданию заказчика. При необходимости конструкторский отдел разрабатывает рабочую документацию и модели по предоставленным размерам и требованиям.
Для производства используем как металл заказчика, так и собственные материалы со склада металлопроката.
Производственные возможности
- максимальный диаметр сверления трубной доски — до 3000 мм;
- максимальный размер плоской детали — 3000×3000 мм;
- толщина обрабатываемого металла — до 500 мм
Трубные доски и перегородки применяются в:
- нефтегазовой отрасли;
- химической промышленности;
- металлургии;
- энергетике;
- машиностроении.

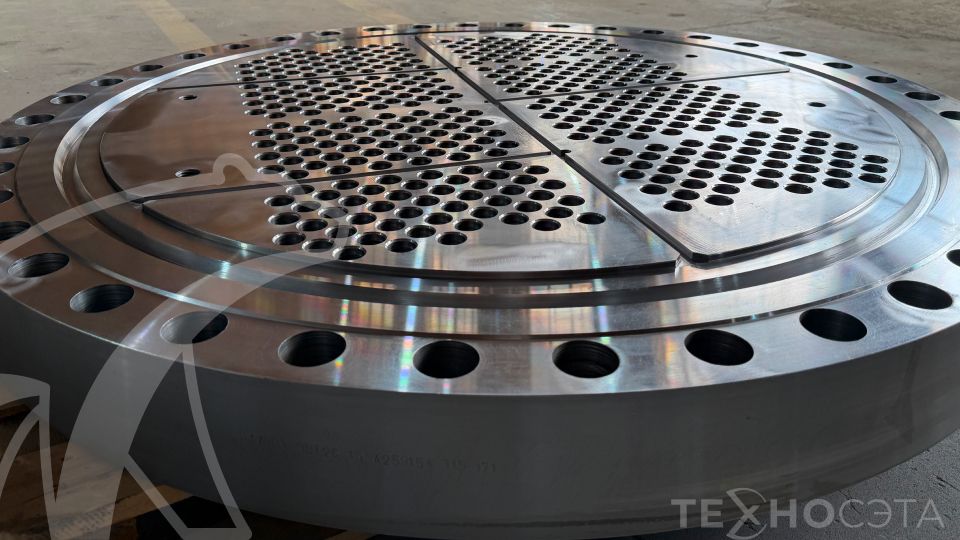

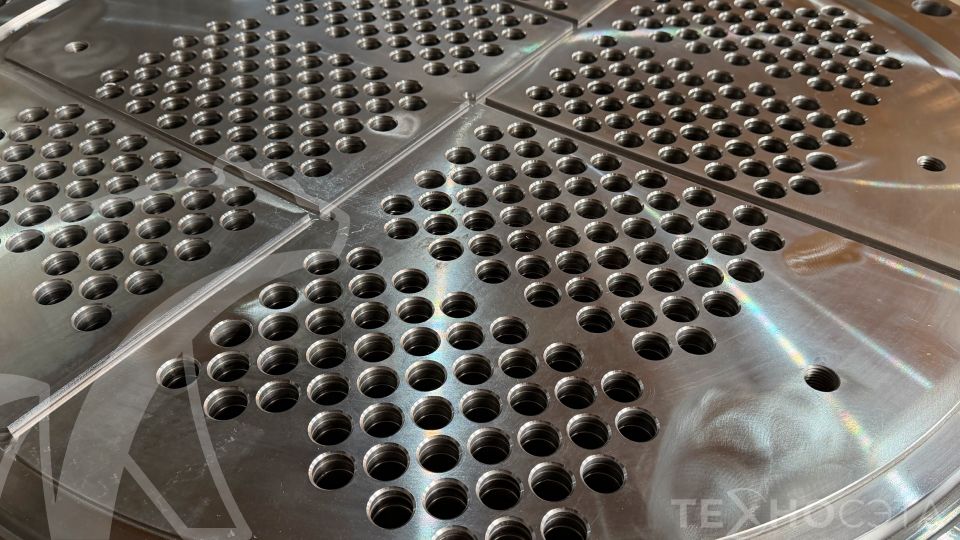

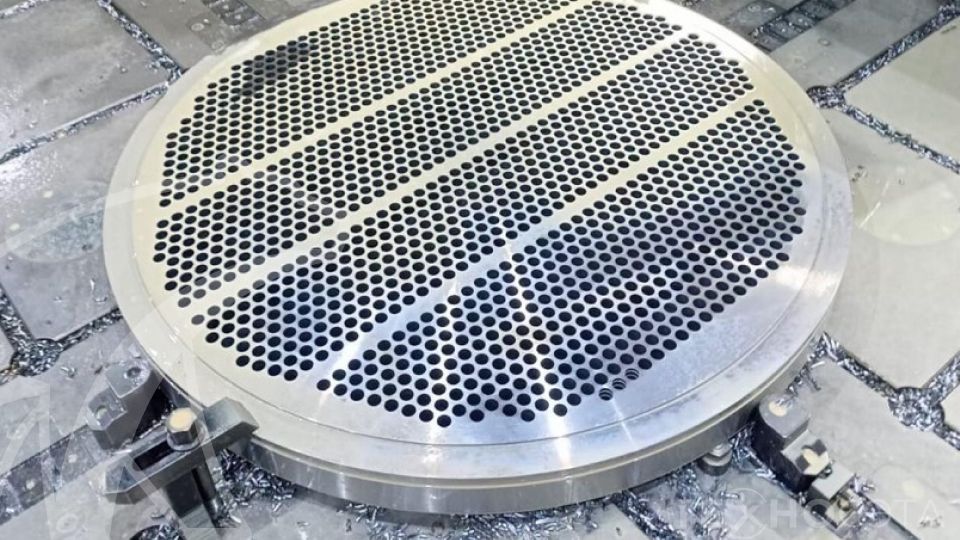

Основная задача трубных решеток — фиксация труб теплообменника и разделение рабочих сред внутри аппарата. Изделия производятся из листового проката, поковок и сварных заготовок большого диаметра.
Наши преимущества
1. Современное оборудование с ЧПУ
Производство оснащено двумя портальными фрезерными станками с ЧПУ:
- зона обработки 2000×2000 мм;
- зона обработки 3000×3000 мм.
Оборудование обеспечивает высокоточную сверловку трубных досок и плоских металлических деталей.
2. Производство под ключ
Выполняем полный цикл работ: разработка чертежей; подбор и закупка материалов; механическая обработка; контроль качества; отгрузка готовой продукции заказчику.3. Контроль качества на всех этапах
ОТК контролирует процесс изготовления от приемки заготовки до проверки каждого отверстия и финальных измерений готовой детали.
4. Опыт и профильная специализация
Компания является производителем теплообменного оборудования и обладает практическим опытом изготовления комплектующих для промышленных теплообменников.
5. Соблюдение сроков
Гарантируем выполнение заказов в согласованные сроки без потери качества продукции.
Технология изготовления трубных досок

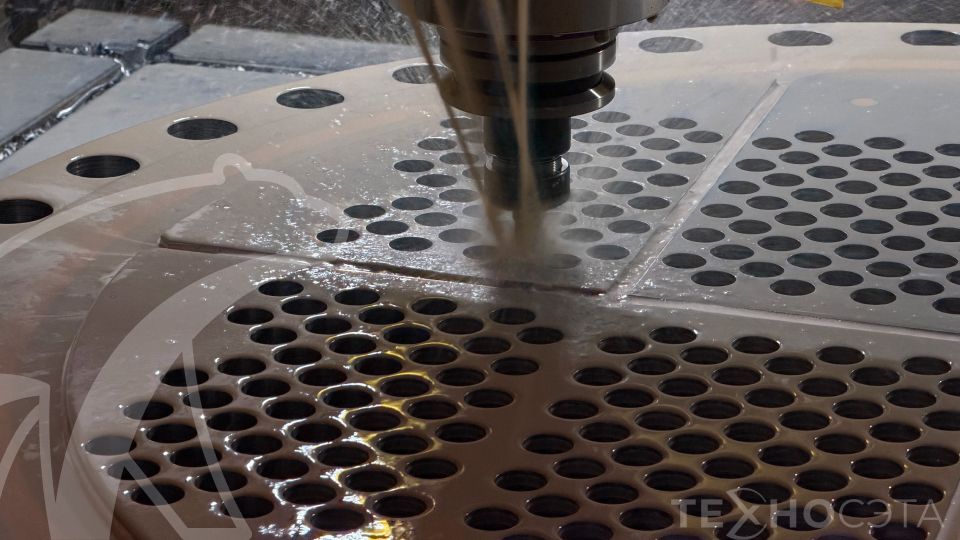

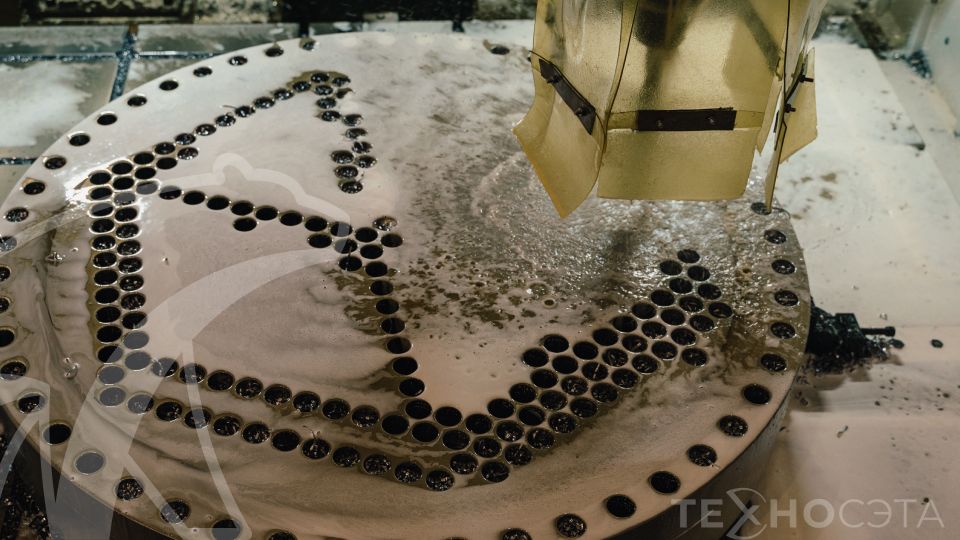

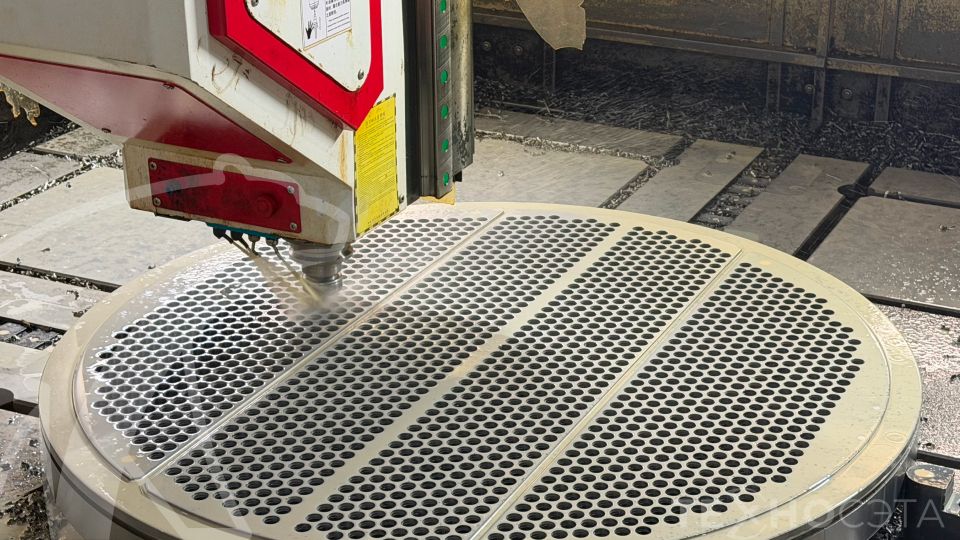

Для сверления трубных решеток используются современные станки ЧПУ с параметрами:
- размер обработки — до 3000×3000 мм;
- глубина сверления — до 500 мм.
Применяем профессиональный инструмент для высокоточной обработки:
- диаметр отверстий — от 1 до 70 мм;
- внутренняя подача СОЖ;
- глубина сверления — от 3D до 20D;
- точность обработки — H7–H11.
Проектирование выполняется в системе «Компас 3D». Перед запуском в производство вся документация согласовывается с заказчиком.
Управляющие программы для оборудования ЧПУ разрабатываются в специализированных CAM-системах SprutCAM и GO2cam.
Изготовление по ГОСТ, ОСТ и НТД
Производим трубные доски, трубные решетки и перегородки в соответствии с действующей нормативно-технической документацией:
- ГОСТ 22486-77;
- ГОСТ 23691-79;
- ОСТ 108.369.101-76;
- ОСТ 24.201.03-90;
- ГОСТ 31842-2012;
- ГОСТ Р 52857.7-2007;
- ГОСТ Р 55601-2013;
- ГОСТ 27590-2005;
- ГОСТ Р 51364-99;
- ГОСТ Р ИСО 13706-2006.
